Este circuito regula de manera automática la velocidad del motor de un ventilador de pc en función de la temperatura.
El termistor debe ser sujetado al disipador térmico que deseamos sensar (por ejemplo el disipador de los transistores de la fuente de alimentación).
El circuito mantendrá el ventilador a una velocidad baja mientras la temperatura del disipador se mantenga a un nivel también bajo mientras la temperatura vaya subiendo, la velocidad del ventilador también subirá.

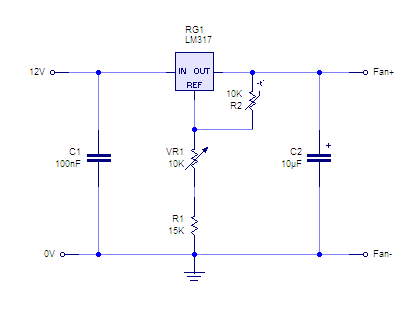

Además del termistor como sensor de temperatura utilizaremos el regulador de tensión LM317 el cual soporta 1,5 A de corriente; para nuestro proyecto más que suficiente.
El termistor es del tipo NTC el cual disminuye su resistencia al aumentar la temperatura de su superficie y al estar conectado al pin 1 (ajuste) del regulador hace que el LM317 varie el voltaje de salida (pin 2).
Calibración.- Este circuito tiene la posibilidad de regular la velocidad mínima que tendrá el ventilador a temperatura ambiente la cual puede ser ajustada mediante el resistor variable VR1.
Para calibrar alimente el circuito con 12VDC y seguidamente ajuste VR1 hasta que el ventilador tome la velocidad deseada.
Nota: El termistor debe ser soldado mediante cables al circuito.
Prueba.- Para probar el funcionamiento del circuito debemos alimentarlo primeramente con 12VDC, seguidamente acercamos una fuente de calor al termistor, por ejemplo una lámpara incandescente, en ese momento el ventilador deberá subir su velocidad.
Instalación.- Para instalar este circuito y asi controlar la ventilación de la fuente del PC, debemos desoldar primeramente el ventilador, cuidando de no olvidarse como han sido desoldados los cables del mismo (rojo = positivo, negro = negativo), este deberá ser soldado mediante sus cables al conector marcado como FAN (el cable rojo a FAN + y el cable negro a FAN -).
Donde iban soldados los cables del ventilador debemos soldar los extremos de cables (preferentemente rojo y negro) y los otros extremos soldar a la placa del circuito regulador en el conector marcado como 12V siempre respetando la polaridad.
Finalmente sujetamos el termistor a algunos de los disipadores de la fuente mediante algún pegamento o abrazadera metálica.
Fuente:
http://circuitosytutorialeselectronica.blogspot.com.es/2011/06/circuito-control-de-ventilador-de-pc.html
Control de velocidad de ventilador de PC por temperatura
Este circuito regula de manera automática la velocidad del motor de un ventilador de pc en función de la temperatura.
El termistor debe ser sujetado al disipador térmico que deseamos sensar (por ejemplo el disipador de los transistores de la fuente de alimentación).
El circuito mantendrá el ventilador a una velocidad baja mientras la temperatura del disipador se mantenga a un nivel también bajo mientras la temperatura vaya subiendo, la velocidad del ventilador también subirá.
Además del termistor como sensor de temperatura utilizaremos el regulador de tensión LM317 el cual soporta 1,5 A de corriente; para nuestro proyecto más que suficiente.
El termistor es del tipo NTC el cual disminuye su resistencia al aumentar la temperatura de su superficie y al estar conectado al pin 1 (ajuste) del regulador hace que el LM317 varie el voltaje de salida (pin 2).
Calibración.- Este circuito tiene la posibilidad de regular la velocidad mínima que tendrá el ventilador a temperatura ambiente la cual puede ser ajustada mediante el resistor variable VR1.
Para calibrar alimente el circuito con 12VDC y seguidamente ajuste VR1 hasta que el ventilador tome la velocidad deseada.
Nota: El termistor debe ser soldado mediante cables al circuito.
Prueba.- Para probar el funcionamiento del circuito debemos alimentarlo primeramente con 12VDC, seguidamente acercamos una fuente de calor al termistor, por ejemplo una lámpara incandescente, en ese momento el ventilador deberá subir su velocidad.
Instalación.- Para instalar este circuito y asi controlar la ventilación de la fuente del PC, debemos desoldar primeramente el ventilador, cuidando de no olvidarse como han sido desoldados los cables del mismo (rojo = positivo, negro = negativo), este deberá ser soldado mediante sus cables al conector marcado como FAN (el cable rojo a FAN + y el cable negro a FAN -).
Donde iban soldados los cables del ventilador debemos soldar los extremos de cables (preferentemente rojo y negro) y los otros extremos soldar a la placa del circuito regulador en el conector marcado como 12V siempre respetando la polaridad.
Finalmente sujetamos el termistor a algunos de los disipadores de la fuente mediante algún pegamento o abrazadera metálica.
Fuente:
http://circuitosytutorialeselectronica.blogspot.com.es/2011/06/circuito-control-de-ventilador-de-pc.html
